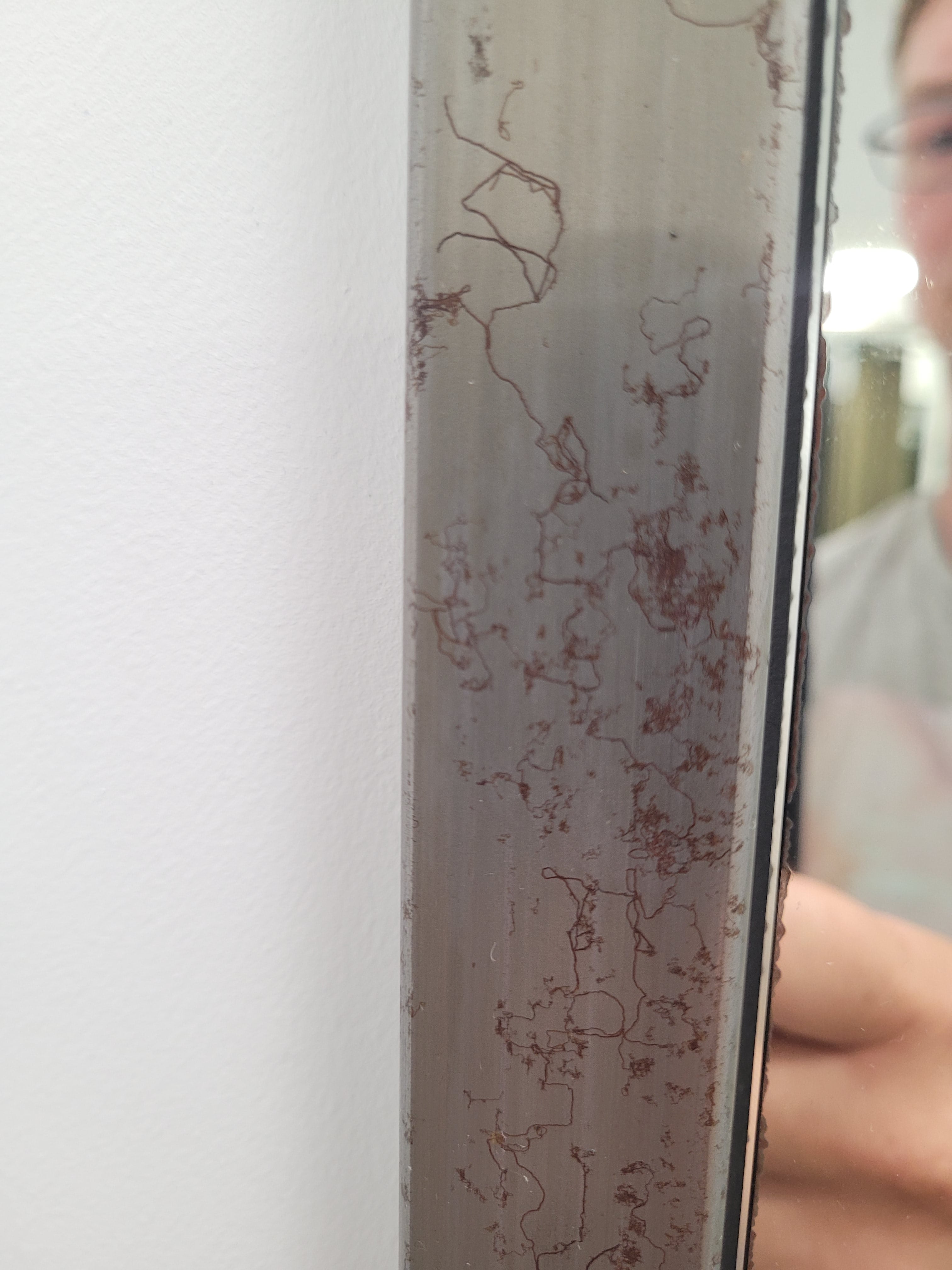

Das Bild zeigt eine Spiegelumrahmung in einem Geschäft. Der Rahmen besteht aus Stahl, versehen mit einem Klarlack. Unterhalb des Lackes liegt Filiformkorrosion vor, die Ausbreitung der Korrosion und somit das Vorliegen von Korrosionsprodukten ist fadenförmig unterhalb des Lackes.  Ob dies in diesem Fall ein Schaden ist oder Design ist nicht bekannt.

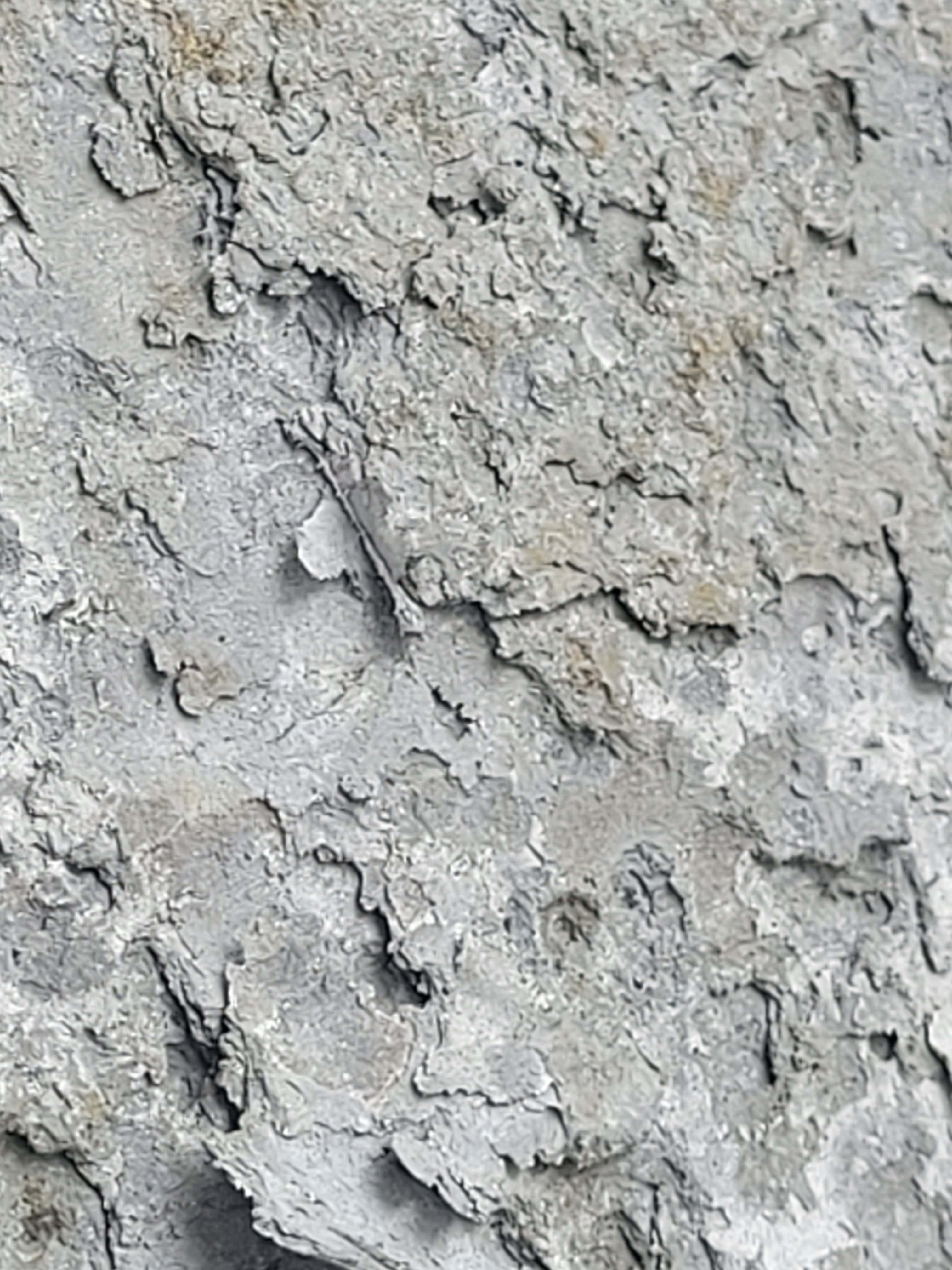

Nahaufnahme einer Oberfläche aus einer AlMg-Legierung: Durch eine ungünstige Wärmebehandlung entstand eine unedle Korngrenzenphase, die bevorzugt aufgelöst wird. Die interkristalline Korrosion ist als Schichtkorrosion ausgeprägt, da die Körner des Materials beim Walzen lang gestreckt wurden. Das Aluminiumblech zerfällt innerhalb kurzer Zeit wie Blätterteig.

Aus Datenschutzgründen kann das komplette Produkt hier leider nicht gezeigt werden.

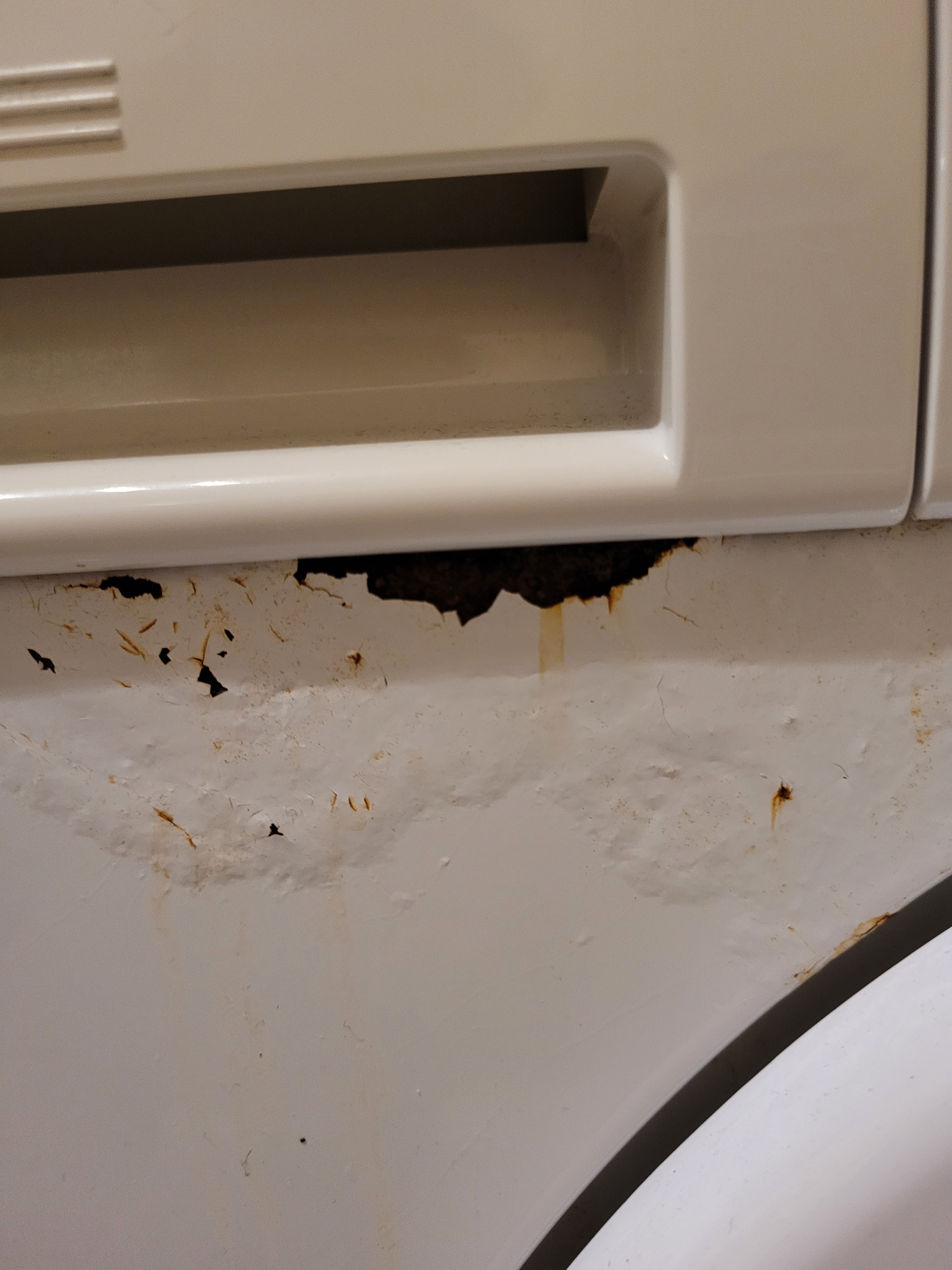

Nahaufnahme des Waschmittelfachs der heimischen Waschmaschine: An den Kanten ist die Lackabdeckung in der Regel geringer als auf der Fläche. Bei langer Einwirkung von Wasser beginnt hier die Korrosion und breitet sich unterhalb des Lackes aus.

Nach Jahren intensivem Gebrauchs sind derartige Korrosionsspuren akzeptable.

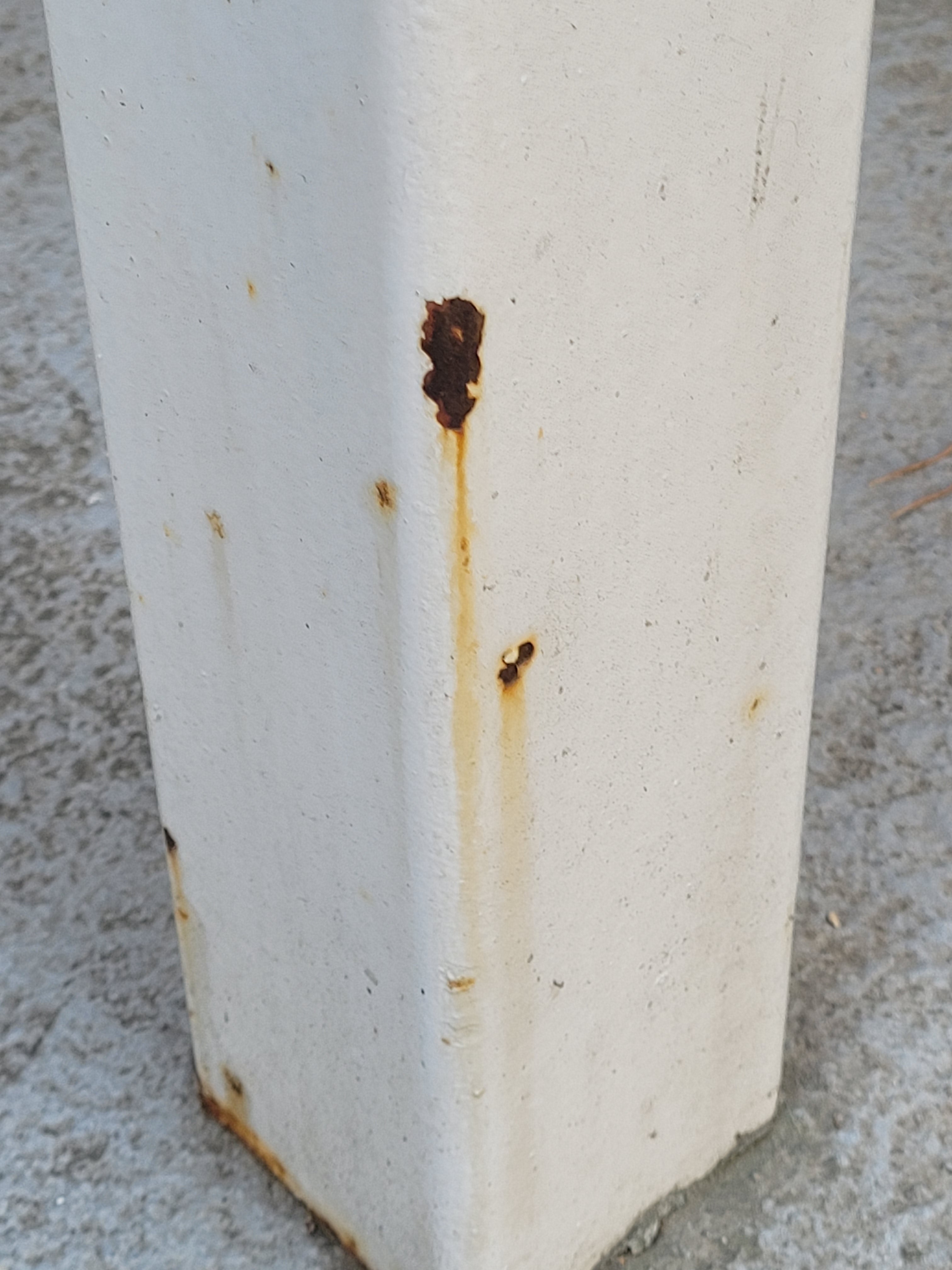

Ein Pfeiler in Bodennähe: Steinschläge zerstörten punktweise den Lack, hier setzt Korrosion ein.

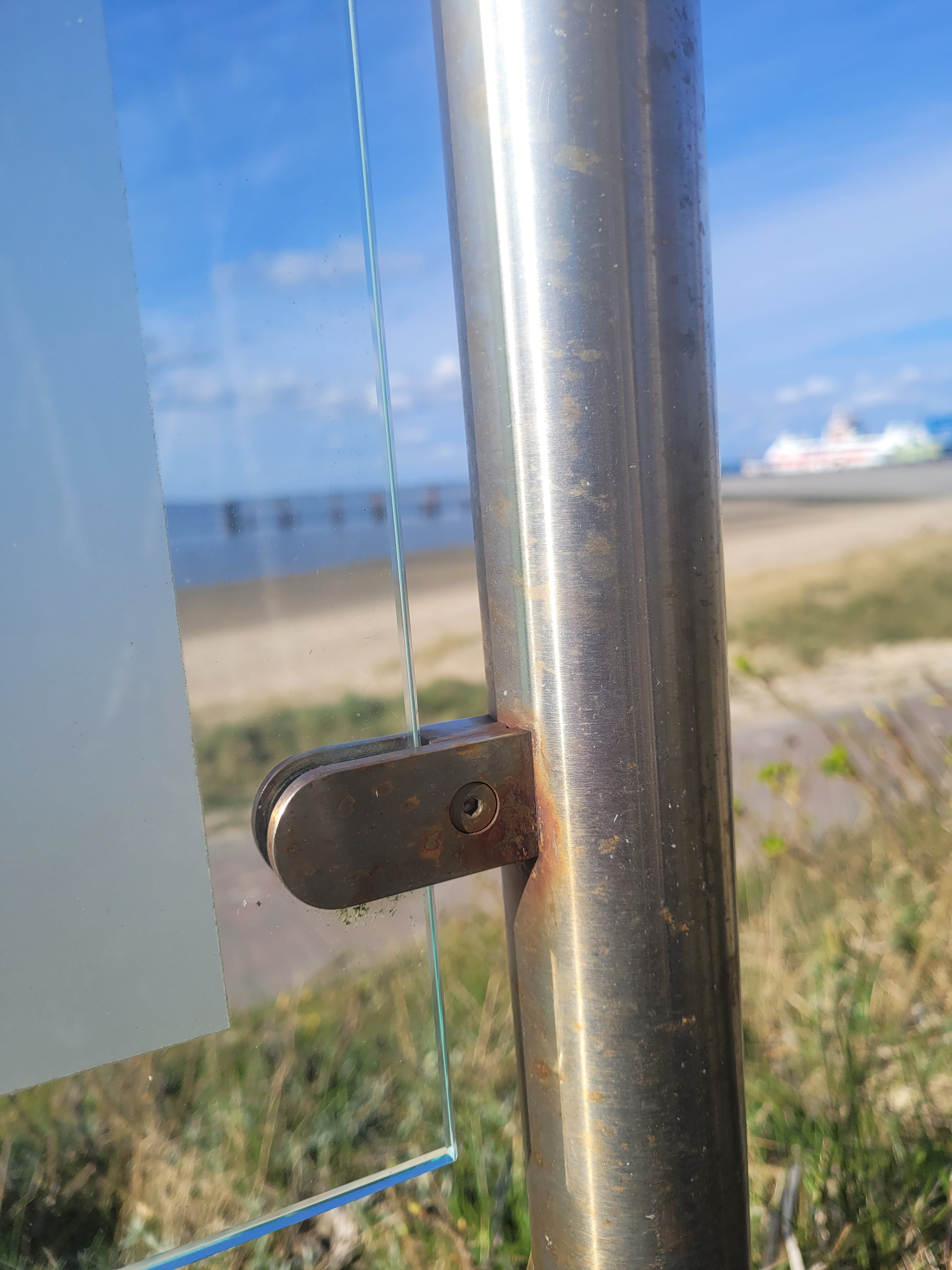

Schild eines Immobilienmaklers am Strand: ein gewöhnlicher rostfreier Stahl hält der aggressiven Seeatmosphäre nicht stand. Die Halterung des Schildes verlor sein edles Aussehen.

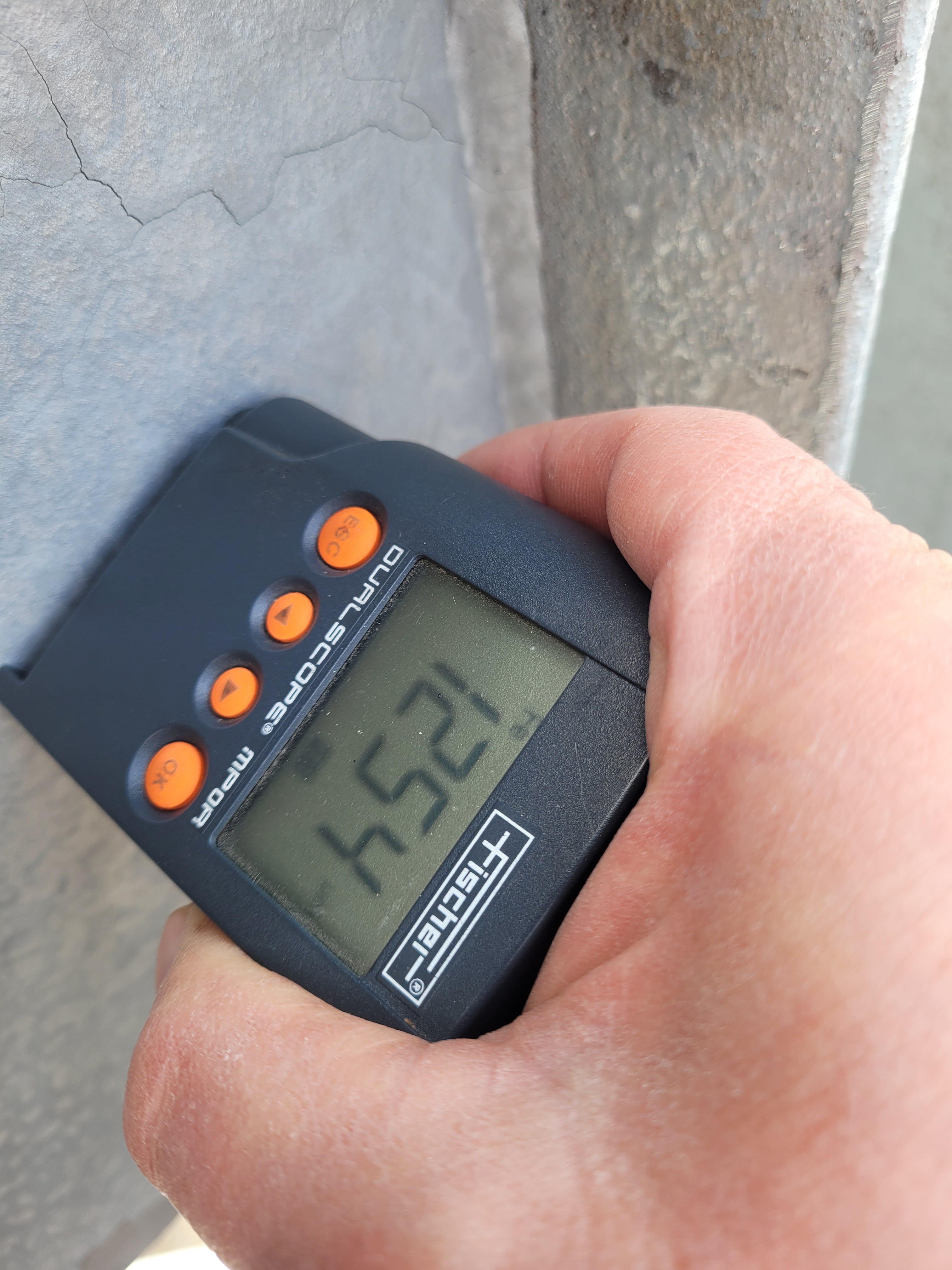

Vor-Ort Messung der Zink Schichtstärke auf einer Stahlkonstruktion: mit 1,25 mm ist die Verzinkung viel zu dick und blättert daher ab. Ursache ist eine für den Verzinkungsprozess ungünstige Zusammensetzung des Stahls.

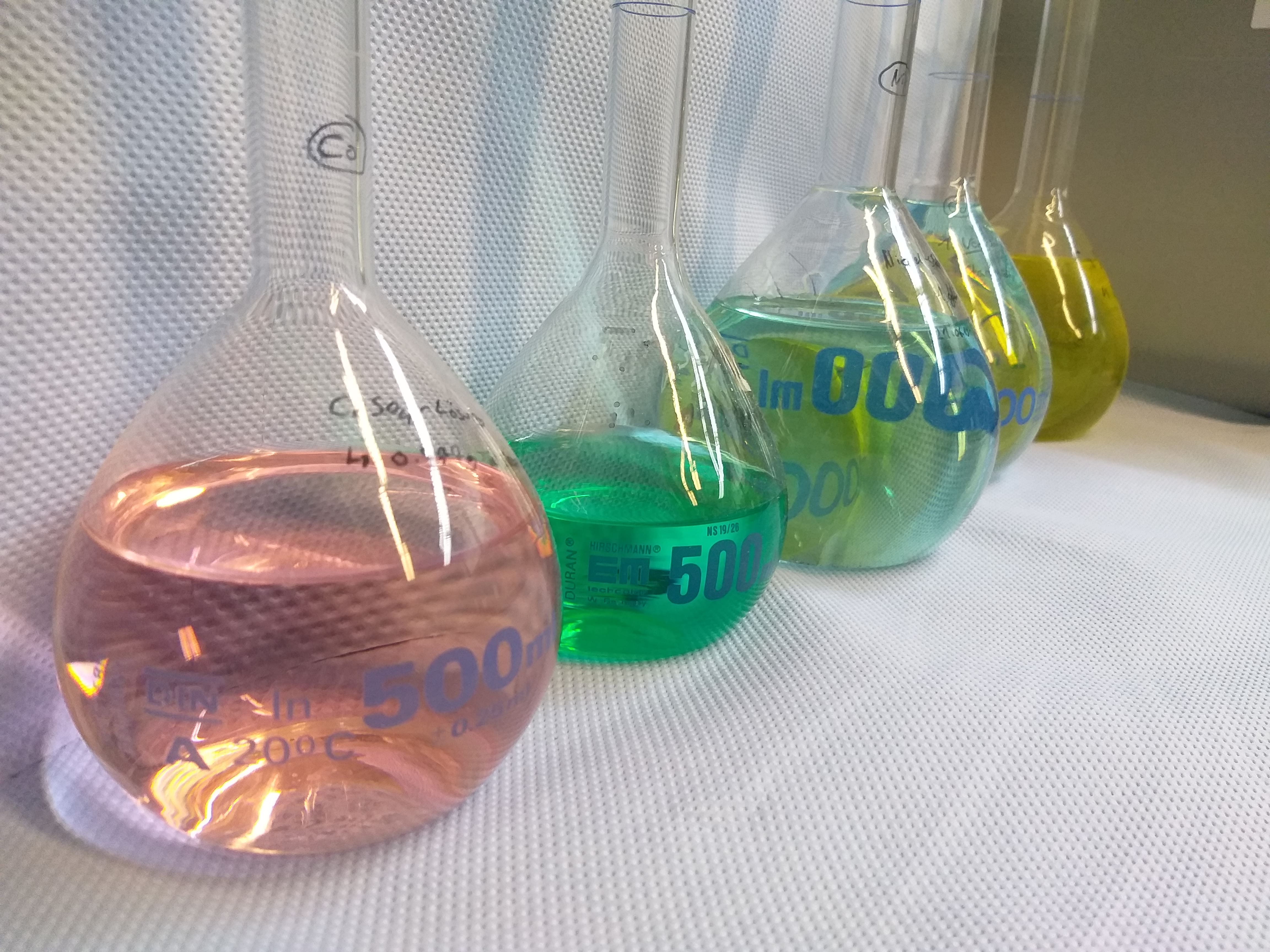

Verschiedene Standardlösungen zur Kalibraion
